Automatyka

W naszej ofercie posiadamy dedykowaną automatykę do poszczególnych serii urządzeń. Dzięki ich implementacji sterowanie urządzeniami staje się nie tylko efektywne w kontekście świadomego zarządzania pracą systemów, lecz przede wszystkim wygodne i proste.

Regulator prędkości z termostatem HC3S

Regulator stosowany jest do regulacji urządzeń wyposażonych w trójbiegowe silniki wentylatorów. Posiada trójstopniową regulację prędkości obrotowej, a wbudowany termostat pozwala na wyłączenie urządzenia po osiągnięciu zadanej temperatury. Dodatkowo regulator steruje pracą siłowników zainstalowanych na zaworze regulacyjnym. Możliwa praca zarówno w trybie grzania jak i chłodzenia.

Zasilanie/Częstotliwość: 230V AC /50~60Hz

Maksymalne natężenie: 3 A

Zakres regulacji: 10°C~30°C

Tryb pracy: ciągły lub termostatyczny

Dokładność regulacji: <1°C

Stopień ochrony obudowy: IP 30

Wymiary: 130 x 85 x 40 mm

Waga: 210 g

Regulator prędkości obrotowej HC

Regulator prędkości obrotowej HC przeznaczony jest do napięciowego regulowania pracy silnika wentylatora. Stosuje się je w przemysłowych systemach nawiewnych i grzewczych. Występuje w kilku wariantach. Wybór odpowiedniej wersji zależy od ilości urządzeń, jakie chcemy podłączyć do jednego regulatora – sumaryczne natężenie podłączonych urządzeń nie może przekroczyć maksymalnego natężenia prądu przepływającego przez regulator.

5 stopniowa regulacja: 80-105-135-170-230 V*
*dla regulatora 3 A regulacja: 115-135-155-180-230 V

Zasilanie/Częstotliwość: 230 V AC/50-60 Hz

Maksymalne natężenie (zależnie od wersji):  1,2 A, 3 A, 5 A, 7 A, 14 A

Warunki pracy: 0°- 40°C

Obudowa o stopniu ochrony: IP 54

Zabezpieczenie: wyłącznik termiczny

Wymiary (zależnie od wersji): 90 x 173 x 89 mm/ 123 x 240 x 125 mm/ 146 x 272 x 138 mm

Waga (zależnie od wersji): 1,45 kg, 2,5 kg, 4,5 kg, 5,5 kg, 10,5 kg

Tyrystorowy regulator prędkości obrotowej

Regulator prędkości obrotowej TRO zaprojektowany został w celu regulacji pracy wentylatora napędzanego silnikiem AC. Zbudowany na bazie elementów z rodziny tyrystorów pozwala na płynną regulację obrotów silnika.
W ofercie posiadamy dwa modele TRO-150W oraz TRO-600W.

Zasilanie/Częstotliwość: 220 ~ 240 V / 50 ~ 60 Hz

Maksymalne obciążenie:

  • 150 W dla modelu TRO-150W
  • 600 W dla modelu TRO-600W

Materiał obudowy: ABS (ognioodporny)

Wymiary:

  • Wymiary (TRO-150W): 86 x 86 x 42 mm
  • Wymiary (TRO-600W): 86 x 86 x 40 mm
thiristor
Thyristor speed controller

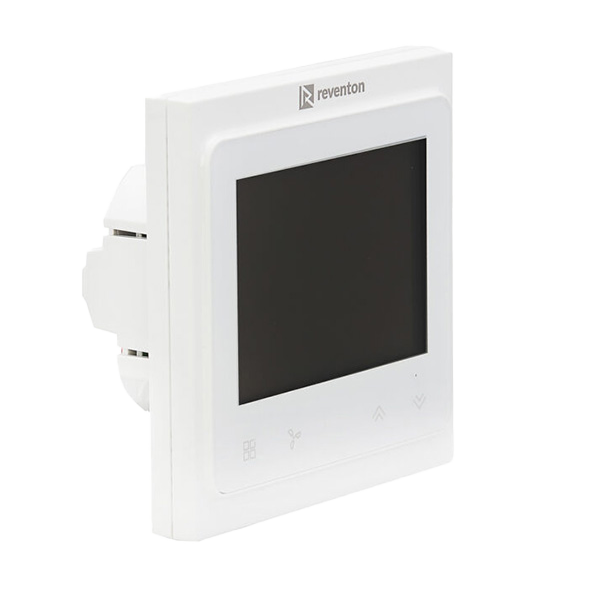

Sterownik programowalny HMI

Sterownik stosowany jest do regulacji pracą urządzeń wyposażonych w trójbiegowe silniki wentylatorów. Sterownik samoczynnie steruje pracą urządzenia zgodnie z zadanym programem (wymaganą temperaturą powietrza). Możliwość podłączenia zewnętrznego czujnika temperatury ( w zestawie). Urządzenie dodatkowo steruje pracą siłowników zainstalowanych na zaworze regulacyjnym. Posiada protokół komunikacyjny MODBUS, umożliwiający integrację sterownika z systemem zarządzania budynkiem BMS.

Zasilanie/ Częstotliwość: 230 V AC / 50-60Hz

Maksymalne natężenie: 5 A

Warunki pracy: 0°-45°C

Zakres regulacji: 5°-35°C

Dokładność regulacji: +/- 0,5°C

Zewnętrzny czujnik temperatury: NTC 10K

Standard transmisji danych (BMS): RS485

Obudowa o stopniu ochrony: IP 20

Wymiary: 86 x 86 x 13,3 mm

Waga: 0,27 kg

Sterownik programowalny HMI EC

Sterownik stosowany jest do regulacji pracą urządzeń wyposażonych w silniki EC. Sterownik samoczynnie steruje pracą urządzenia zgodnie z zadanym programem (wymaganą temperaturą powietrza). Możliwość podłączenia zewnętrznego czujnika temperatury ( w zestawie). Urządzenie dodatkowo steruje pracą siłowników zainstalowanych na zaworze regulacyjnym. Posiada protokół komunikacyjny MODBUS, umożliwiający integrację sterownika z systemem zarządzania budynkiem BMS.

Sygnał wyjściowy: 0 – 10 V

Zasilanie/Częstotliwość: 230 V AC / 50-60Hz

Maksymalne natężenie: 5 A

Warunki pracy: 0°-45°C

Zakres regulacji: 5°-35°C

Dokładność regulacji: +/- 0,5°C

Zewnętrzny czujnik temperatury: NTC 10K

Standard transmisji danych (BMS): RS485

Obudowa o stopniu ochrony: IP 20

Wymiary86 x 86 x 13,3 mm

Waga: 0,27 kg

Sterownik programowalny HMI SINGLE

Sterownik używany jest do kontroli pracy urządzeń wyposażonych w jednobiegowe silniki. Posiada wiele funkcji m. in. praca w trybie grzania, chłodzenia lub mieszanym, tryb programowalny, kontrola pracy zaworu, automatyczny wybór biegu wentylatora. W zestawie wraz z urządzeniem dostarczany jest czujnik zewnętrzny, który umożliwia odczyt temperatury w wymaganym, nawet odległym od sterownika miejscu. Ponadto urządzenie może pracować w jednym z dwóch trybów – termostatycznym lub różnicy temperatur. Ten drugi umożliwia efektywne sterowanie pracą destratyfikatorów. Urządzenie może zostać zintegrowane z systemem sterowania budynkiem typu BMS (za pomocą protokołu komunikacyjnego MODBUS).

Zasilanie/ Częstotliwość: 230 V AC / 50-60Hz
Maksymalne natężenie: 5 A
Warunki pracy: 0°-45°C
Zakres regulacji: 5°-35°C
Dokładność regulacji: +/- 0,5°C
Zewnętrzny czujnik temperatury: NTC 10K
Standard transmisji danych (BMS): RS485
Obudowa o stopniu ochrony: IP 20
Wymiary: 86 x 86 x 13,3 mm
Waga: 0,27 kg

Sterownik programowalny HMI CURTAIN

Stosowany jest do regulacji pracy kurtyn z serii HUMMER, wyposażonych w trójbiegowe wentylatory. Jest to zaawansowany sterownik posiadający wiele funkcji m. in. praca w trybie termostatycznym (grzanie lub chłodzenie) lub względem czujnika drzwiowego, kontrola pracy zaworu, wybór biegu wentylatora. Możliwa jest również integracja urządzenia z systemem sterowania budynkiem typu BMS (za pomocą protokołu komunikacyjnego MODBUS).Urządzenie może zostać zintegrowane z systemem sterowania budynkiem typu BMS (za pomocą protokółu komunikacyjnego MODBUS).

Zasilanie/ Częstotliwość: 230 V AC / 50-60Hz
Maksymalne natężenie: 5 A
Warunki pracy: 0°-45°C
Zakres regulacji: 5°-35°C
Dokładność regulacji: +/- 0,5°C
Zewnętrzny czujnik temperatury: NTC 10K
Standard transmisji danych (BMS): RS485
Obudowa o stopniu ochrony: IP 20
Wymiary: 86 x 86 x 13,3 mm
Waga: 0,27 kg

Sterownik programowalny HMI WiFi

Stosowany jest do regulacji pracy wentylatora trójbiegowego oraz siłownika zaworu on/off na podstawie różnicy temperatury zadanej na urządzeniu z temperaturą zmierzoną w pomieszczeniu. Sterownik umożliwia pracę w trybie grzania, chłodzenia lub wentylacji. Urządzenie posiada intuicyjny wyświetlacz LCD sterowany dotykowo. Sterownik łączy się z dedykowaną aplikacją, za pośrednictwem której można sterować urządzeniem z poziomu własnego smartphone’a.



Czujnik: NTC 10k

Dokładność: ±0.5°C

Zakres temperatur: 5 -35°C

Zużycie prądu: < 1.5 W

Błąd synchronizacji: < 1%

Zasilanie: 95~240 VAC, 50~60 Hz

Maksymalne obciążenie: 5A (wentylator); 3A (zawór)

Materiał obudowy: PC + ABS (ognioodporny)

Wymiary: 88 x 88 x 42 mm

Warunki otoczenia: t = 0 -45°C, ϕ= 5-95%

Stopień ochrony: obudowa -IP20; czujnik zewnętrzny-IP68

Termostat manualny HC

Termostat manualny HC steruje pracą nagrzewnicy. Samoczynnie wyłącza urządzenie po osiągnięciu zadanej mu temperatury.

Zasilanie/Częstotliwość: 230 V AC / 50-60 Hz

Maksymalne natężenie: 3 A

Zakres pracy: 0-40ºC

Zakres regulacji: 10-30ºC

Dokładność ustawienia: <1ºC

Obudowa o stopniu ochrony: IP 30

Wymiary: 83 x 83 x 38 mm

Waga: 0,1 kg

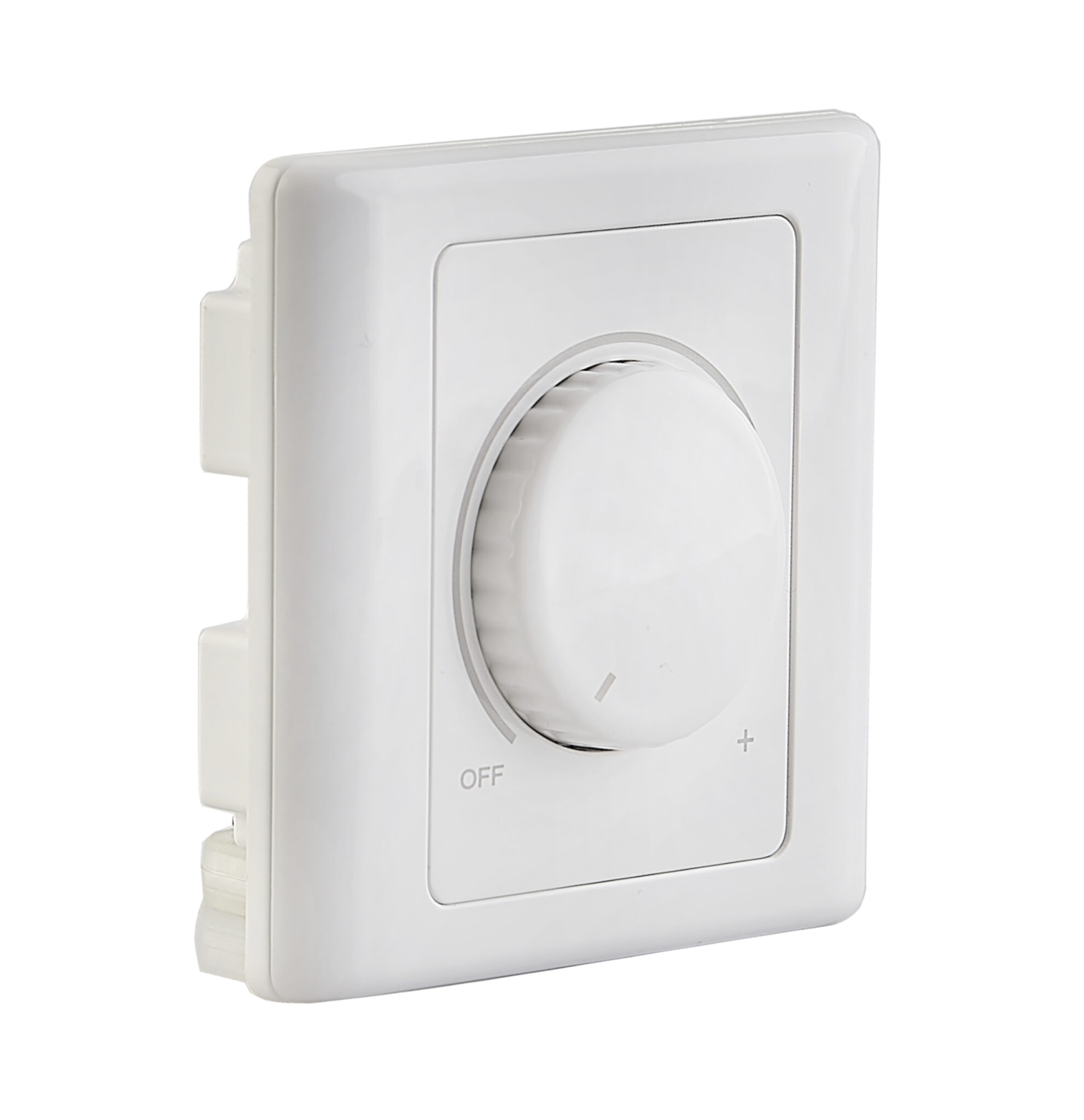

Potencjometr EC

Potencjometr EC umożliwia sterowanie silnikami EC za pomocą sygnału sterującego 0-10 V. Służy do tego wygodne pokrętło, pozwalające regulować wydajność wentylatora praktycznie w zakresie 0-100%. Potencjometr posiada również dodatkowy styk załączający, odcinający napięcie od wentylatorów, gdy nie ma potrzeby ich pracy.

Sygnał wyjściowy: 0 – 10 V

Zasilanie: 10 – 12 V DC / 1 mA

Impedancja: 10 kΩ + – 20%

Maksymalne obciążenie styku przełączającego: 3 A / 230 V AC lub 3 A / 12 V DC

Obudowa o stopniu ochrony: IP 54

Wymiary: 67 x 126 x 70 mm

Waga: 0,35 kg

Magnetyczny czujnik drzwiowy

Czujnik drzwiowy gwarantuje załączanie się urządzenia w momencie otwarcia drzwi. Z tego powodu jest szeroko stosowany m. in. wraz z kurtynami powietrznymi montowanymi nad drzwiami wejściowymi, co jest warunkiem prawidłowej realizacji funkcji tych urządzeń. Magnetyczny czujnik drzwiowy znajduje się w zestawie z kurtynami z serii AERIS E-1P, AERIS EN-1P, AERIS EN-3P na pilota i AERIS C-1P.

Mechaniczny czujnik drzwiowy

Czujnik drzwiowy gwarantuje załączanie się urządzenia w momencie otwarcia drzwi. Z tego powodu jest szeroko stosowany m. in. wraz z kurtynami powietrznymi montowanymi nad drzwiami wejściowymi, co jest warunkiem prawidłowej realizacji funkcji tych urządzeń. Mechaniczny czujnik drzwiowy znajduje się w zestawie z kurtynami z serii AERIS WN-1P i AERIS EN-3P na termostat.

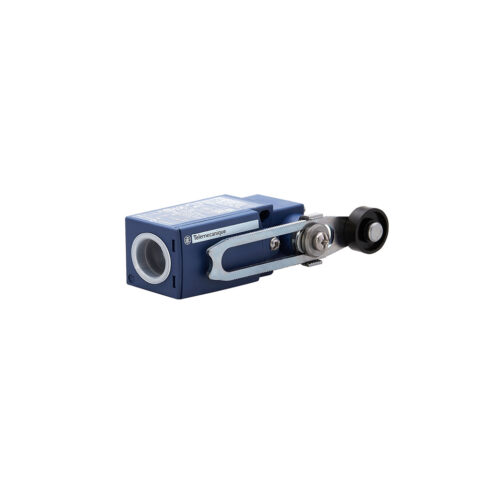

Czujnik drzwiowy HUMMER

Czujnik drzwiowy gwarantuje załączanie się urządzenia w momencie otwarcia drzwi lub bramy. Z tego powodu jest szeroko stosowany m. in. wraz z kurtynami przemysłowymi HUMMER, montowanymi nad bramami wjazdowymi, co jest warunkiem prawidłowej realizacji funkcji tych urządzeń.

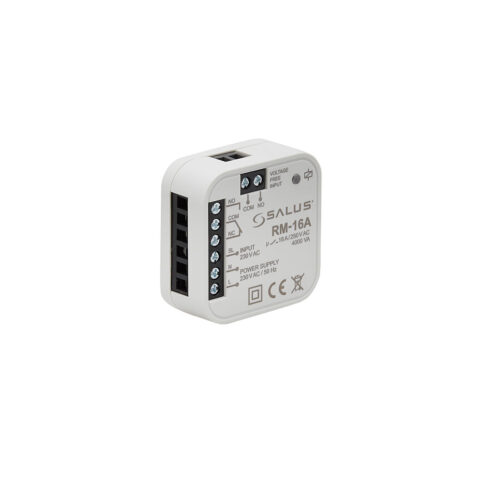

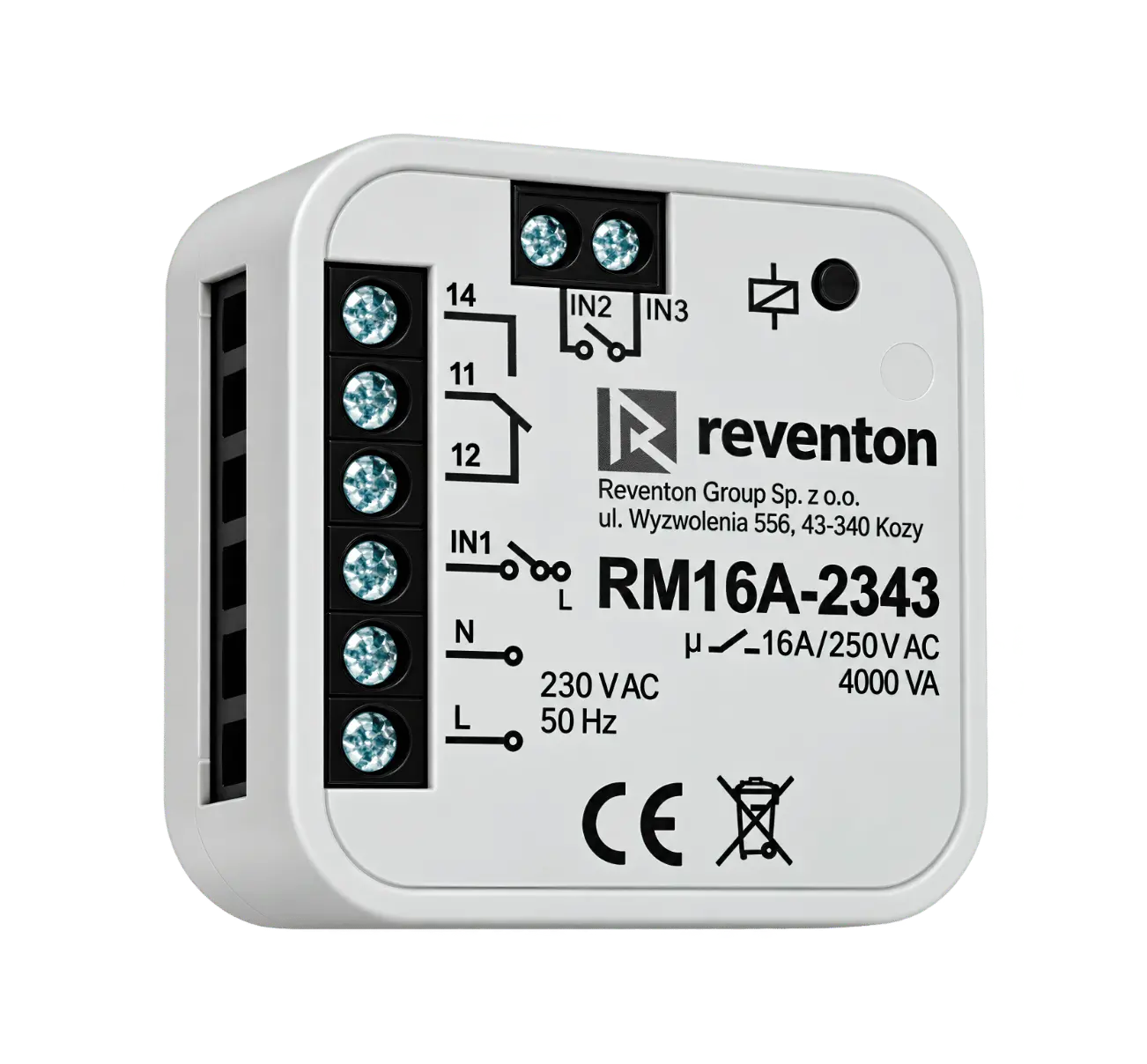

Moduł przekaźnika RM-16A

Pozwala na podłączenie odbiornika pobierającego prąd o większym natężeniu niż wynikałoby to z dozwolonej obciążalności zastosowanego regulatora. Maksymalny pobór prądu odbiornika nie może przekroczyć 16 A.

Zasilanie/ Częstotliwość: 230V AC / 50-60 Hz

Maksymalne natężenie: 16 A

Wejścia: beznapięciowe NO/COM , napięciowe SL

Sygnał wyjściowy: przekaźnik NO/COM/NC

Wymiary: 47 x 47 x 20 mm

Inteligentny panel sterujący STANDARD

Panel sterujący STANDARD posiada ciekłokrystaliczny ekran LCD.
Do sterownika dołączony jest przewód o długości 5 m, który w razie potrzeby można przedłużyć. Odpowiedni do pracy z rekuperatorami serii INSPIRO. Panel sterujący sprzedawany jest w zestawie z rekuperatorem.

Inteligentny panel sterujący PREMIUM

Panel sterujący PREMIUM posiada ciekłokrystaliczny ekran LCD z dotykowymi przyciskami. Współczesny design urządzenia sprawia, że wygląda estetycznie w każdym wnętrzu. Do sterownika dołączony jest przewód o długości 5 m, który w razie potrzeby można przedłużyć. Jest przeznaczony do sterowania rekuperatorami z serii INSPIRO. Panel umożliwia współpracę rekuperatora z czujnikiem wilgotności.

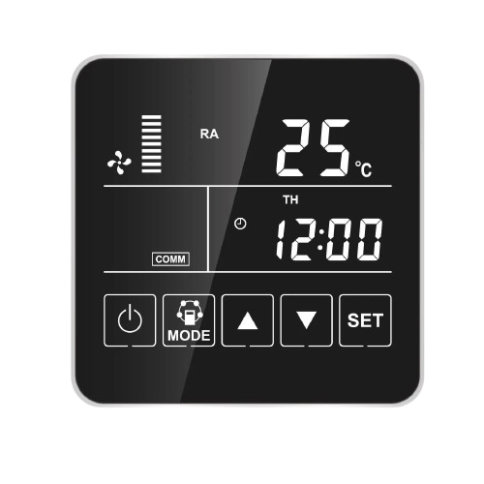

Inteligentny panel sterujący PREMIUM

Inteligentny dotykowy panel sterujący VERTIC pozwala na kontrolę pracy rekuperatora z serii VERTIC, bez konieczności korzystania z wbudowanego do urządzenia kontrolera. Panel posiada wyświetlacz LCD z dotykowymi przyciskami. Nowoczesny design urządzenia sprawia, że wygląda on estetycznie i wpasuje się w każde wnętrze. Panel sterujący pozwala na modyfikację oraz definiowanie wszystkich parametrów urządzenia oraz przypisanych do niego akcesoriów.

Czujnik CO₂

Czujnik stężenia CO₂. Jest odpowiedni do pracy z rekuperatorami INSPIRO. Podłączenie czujnika do rekuperatora umożliwia utrzymanie stężenia CO₂ poniżej zadanego przez użytkownika poziomu.

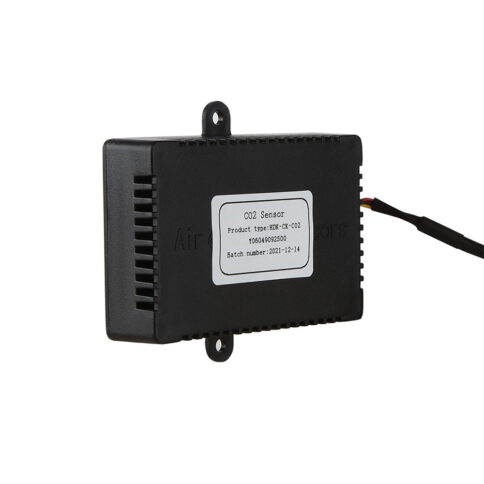

Czujnik CO2 VERTIC

Czujnik CO odpowiedzialny jest za sygnalizowanie poziomu dwutlenku węgla. Podłączenie czujnika do rekuperatora umożliwia utrzymanie stężenia COponiżej zadanego przez użytkownika poziomu. Jest odpowiedni do pracy z rekuperatorami VERTIC.

Czujnik wilgotności

Czujnik wilgotności względnej. Jest odpowiedni do pracy z rekuperatorami INSPIRO. Podłączenie czujnika do rekuperatora umożliwia utrzymanie poziomu wilgotności poniżej zadanego przez użytkownika poziomu. W celu integracji czujnika z rekuperatorem konieczne jest zastosowanie inteligentnego panelu sterującego PREMIUM.

Zawór dwudrogowy z siłownikiem HC 3/4″

Zawór dwudrogowy z siłownikiem reguluje pracę nagrzewnicy poprzez zamykanie/otwieranie obwodu czynnika roboczego.

Zasilanie / Częstotliwość: 230 V AC / 50 – 60 Hz

Pobór mocy: 2 VA

Współczynnik Kvs zaworu: 6,3 m³/h

Skok elementu regulacyjnego: 3 mm

Warunki pracy siłownika: -5ºC – 60ºC

Czas otwarcia: 3 – 5 min

Stopień ochrony obudowy: IP 54

Zawór trójdrogowy z siłownikiem HC 3/4″

Zawór trójdrogowy z siłownikiem reguluje pracę urządzenia poprzez zamykanie/otwieranie poszczególnych odcinków obwodu czynnika roboczego. Urządzenie wchodzi w skład podstawowego zestawu automatyki KHC dedykowanego komorom mieszania.

Zasilanie / Częstotliwość: 230 V AC / 50 – 60 Hz

Pobór mocy: 7 VA

Współczynnik Kvs zaworu: 6,5 m³/h

Warunki pracy siłownika: 0 – 60°C

Czas otwarcia (silnik): 18 s

Czas zamknięcia (sprężyna powrotna): 5 s

Stopień ochrony obudowy: IP 20

Zawór trójdrogowy z siłownikiem 3-punktowym CV

Zawór trzydrogowy z siłownikiem reguluje pracę urządzenia poprzez zamykanie/otwieranie poszczególnych odcinków obwodu czynnika roboczego. Trzypunktowy siłownik umożliwia częściowe przymknięcie/otwarcie zaworu.

Zasilanie/Częstotliwość: 230 V AC /50-60 Hz

Moc znamionowa: 2 VA

Współczynnik Kvs zaworu: 6,3 m³/h

Warunki pracy: -20 -50 °C

Czas ruchu: 70…90 s

Moment obrotowy: 5 Nm

Stopień ochrony obudowy: IP 54

Sterownik komory mieszania

Sterownik komory mieszania odpowiada za precyzyjną regulację pracy urządzenia grzewczo-wentylacyjnego, składającego się z komory mieszania z serii MC, nagrzewnicy z serii HC i wentylatora dachowego z serii STORM (opcjonalnie). Urządzenie wchodzi w skład podstawowego zestawu automatyki KHC dedykowanego komorom mieszania.

Zadajnik HMI EC

Zadajnik z wyświetlaczem służy do komunikacji ze sterownikiem komory mieszania. Przystosowany jest zarówno do montażu naściennego jak również w puszce instalatorskiej. Urządzenie posiada wbudowany czujnik temperatury.

Napięcie zasilania: 24 V AC/DC

Wyświetlacz: 320 x 240 px

Standard emisji danych (BMS): RS485

Obudowa o stopniu ochrony: IP 30

Wymiary: 86 x 86 x 16 mm

Waga: 0,25 kg

Siłownik przepustnic 0-10V ze sprężyną powrotną

Siłownik umożliwia automatyczne sterowanie przepustnicami powietrza komory mieszania, które dostosowują stopień zmieszania powietrza do aktualnych potrzeb. Urządzenie wchodzi w skład podstawowego zestawu automatyki KHC dedykowanego komorom mieszania.

Zasilanie/Częstotliwość: AC/DC 24 V 50/60 Hz

Warunki pracy: -30 – 50 °C

Ruch silnika (czas/obrót): 150 s/ 90 °

Stopień ochrony obudowy: IP 54

Wymiary: 181 x 98 x 82 mm

Waga: 1,6 kg

Termostat z kapilarą

Termostat z kapilarą jest elementem zabezpieczenia przeciwzamrożeniowego komory mieszania.  Kontroluje temperaturę powietrza za nagrzewnicą i sygnalizuje jej spadek poniżej określonej wartości. Urządzenie wchodzi w skład podstawowego zestawu automatyki KHC dedykowanego komorom mieszania.

Warunki pracy: -40-65°C

Zakres nastaw: -30-15°C

Długość kapilary: 2 m

Waga: 0,6 kg

Zestaw czujników temperatury

Cztery czujniki temperatury przystosowane do montażu odpowiednio za nagrzewnicą, na powrocie w pomieszczeniu i na zewnątrz. Dostarczają niezbędnych informacji sterownikowi komory, który na ich podstawie steruje pracą urządzenia. Urządzenie wchodzi w skład podstawowego zestawu automatyki KHC dedykowanego komorom mieszania.

Czujnik temperatury pomieszczeniowy

Czujnik temperatury zewnętrzny

Presostat różnicowy DFS

Czujnik różnicy ciśnień wraz z przekaźnikiem. Informuje o wzroście oporów przepływu na filtrze i konieczności jego wymiany.

Warunki pracy: -20 – 60 °C

Zakres pomiaru: 30 -500 Pa

Stopień ochrony obudowy: IP 54

Wymiary: 86 mm x 86 mm x 13,3 mm

Waga: 0,15 kg

Karta Ethernet EC

Karta Ethernet to dedykowany moduł umożliwiający sterowanie pracą komory mieszania przez komputer lub sieć Wi-Fi.
