Nagrzewnica wodna
S-3S

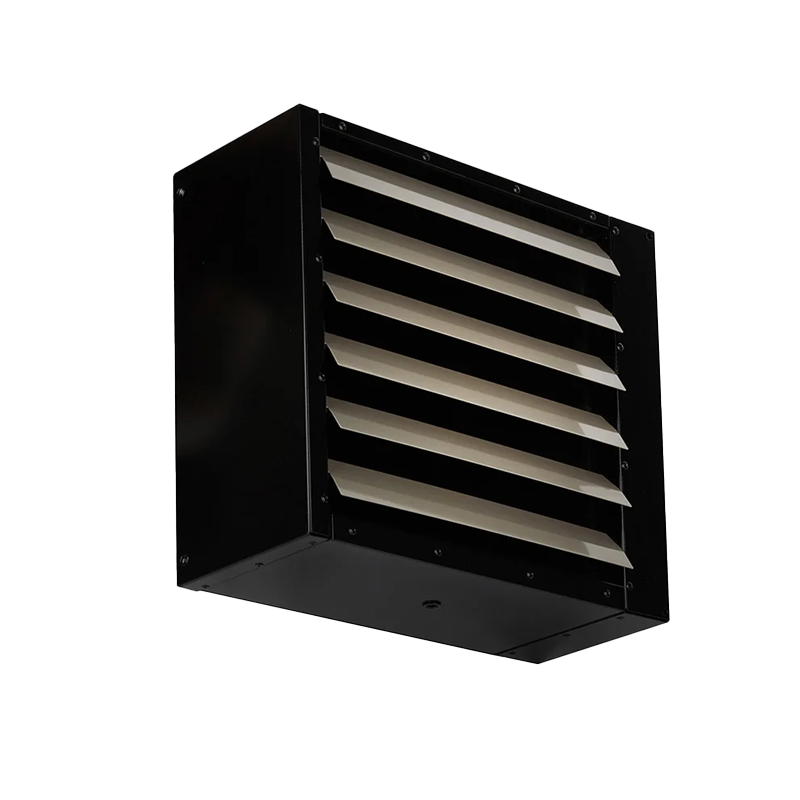

Nagrzewnica wodna S-3S została zaprojektowana z myślą o klientach poszukujących tradycyjnych rozwiązań. Nagrzewnica S-3S wyposażona jest w obudowę ze stali ocynkowanej malowanej proszkowo oraz ręcznie regulowane kierownice powietrza również wykonane ze stali ocynkowanej. Urządzenie idealnie sprawdzi się w obiektach komercyjnych, produkcyjnych oraz magazynowych.

Moc grzewcza 1,57 – 66,2 kW
Obudowa Stal ocynkowana malowana proszkowo
Przepływ 700 – 3 350 m³/h
Stopień ochrony IP54
ZAPYTAJ O PRODUKT POBIERZ PLIKI

O produkcie

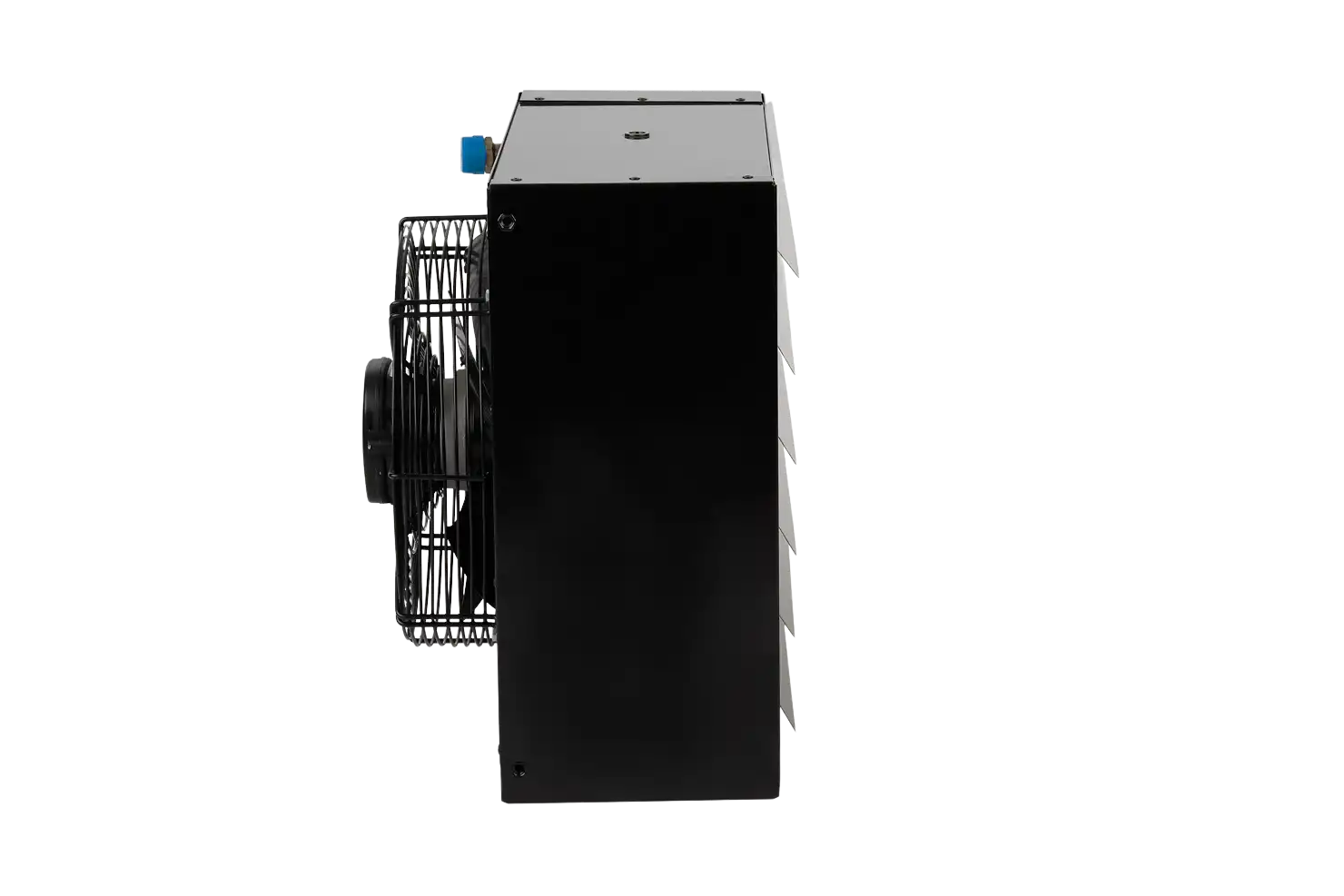

S-3S to wodna nagrzewnica w tradycyjnym wykonaniu, stworzona z myślą o klientach poszukujących sprawdzonych, solidnych rozwiązań. W odróżnieniu od modeli z obudową EPP, S-3S wyposażono w cięższą i wytrzymałą obudowę ze stali ocynkowanej malowanej proszkowo (RAL 9005), która doskonale sprawdza się w wymagających środowiskach przemysłowych.

Urządzenie znajduje zastosowanie w obiektach komercyjnych, produkcyjnych i magazynowych. Moc grzewcza od 1,57 do 66,2 kW oraz przepływ powietrza od 700 do 3350 m³/h pozwalają dopasować nagrzewnicę do potrzeb obiektu, a trzybiegowy silnik indukcyjny AC o stopniu ochrony IP54 umożliwia regulację intensywności pracy.

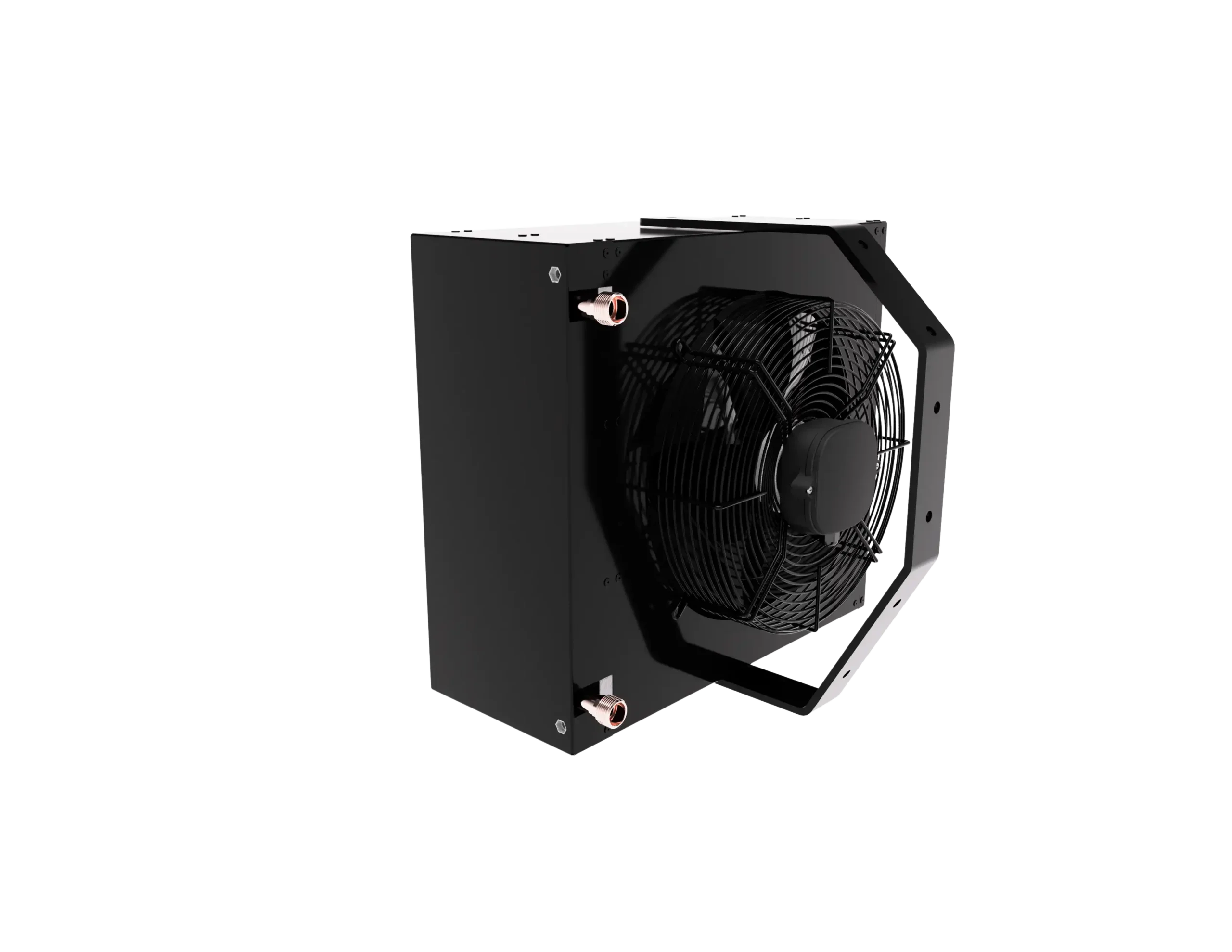

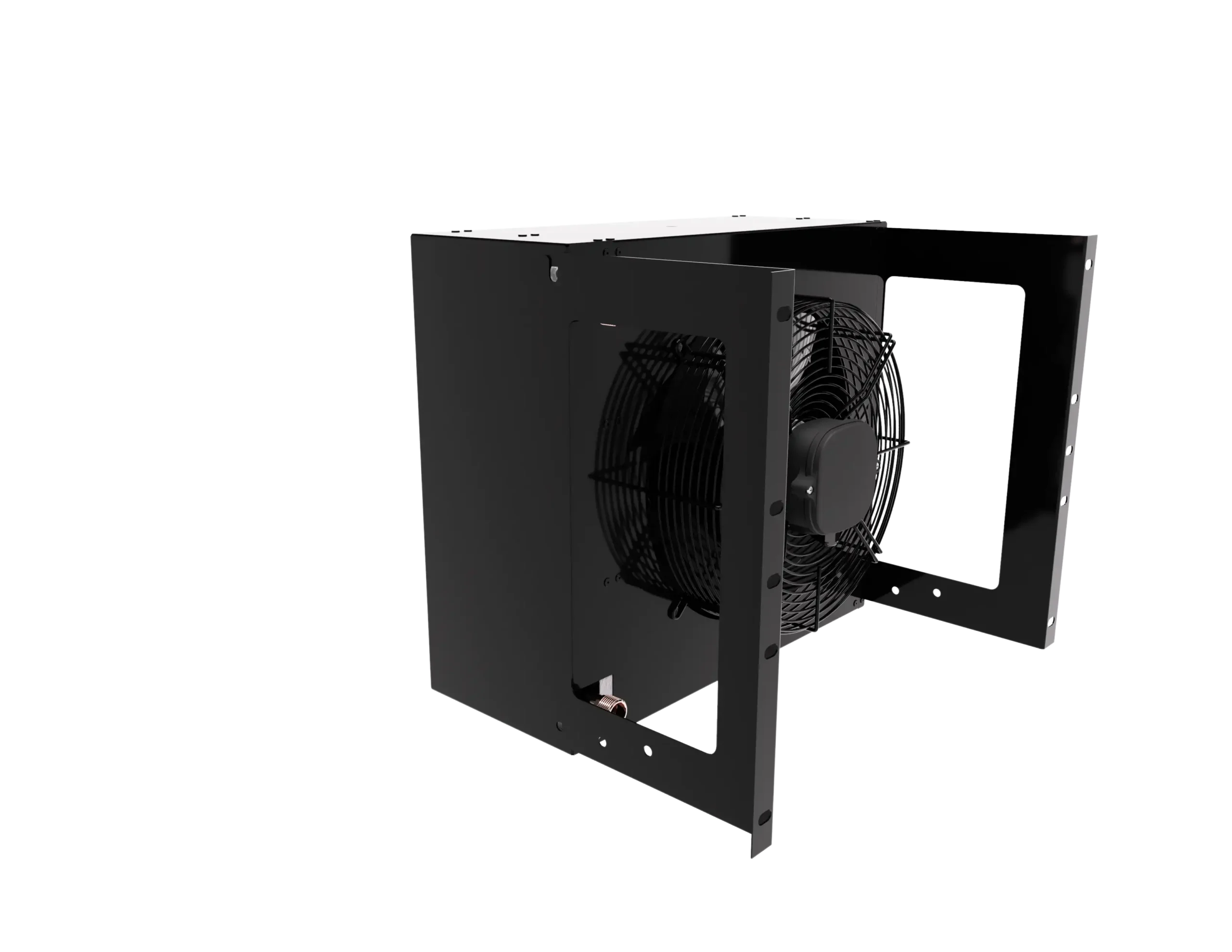

Urządzenie wyposażone jest w wymiennik miedziano-aluminiowy, dostępny w wersji 1-, 2- lub 3-rzędowej, pracujący z czynnikiem o temperaturze do 120°C. Ręcznie regulowane kierownice powietrza ze stali ocynkowanej (RAL 7048) zapewniają równomierne rozprowadzenie ciepłego powietrza, a montaż na ścianie lub suficie ułatwiają konsola obrotowa S lub uchwyty montażowe.

Kluczowe cechy

  • Moc grzewcza od 1,57 kW do 66,2 kW
  • Wydajność przepływu powietrza: od 700 m³/h do 3350 m³/h
  • 3-biegowa regulacja prędkości wentylatora
  • Silnik indukcyjny AC o stopniu ochrony IP54
  • Obudowa ze stali ocynkowanej malowanej proszkowo (RAL 9005)
  • Regulowane kierownice powietrza ze stali ocynkowanej (RAL 7048)
  • Wyprodukowana w Polsce

Specyfikacja techniczna

Parametr S1-3S S2-3S S3-3S S4-3S
Kod produktu WHS1-3S-1789 WHS2-3S-1790 WHS3-3S-1791 WHS4-3S-1787
Moc urządzenia [kW*]
3 bieg / 2 bieg / 1 bieg 		14,7 / 13,1 / 11,3 23,4 / 16,0 / 14,0 36,9 / 20,8 / 17,8 50,1 / 38,5 / 27,5
Zakres mocy grzewczej [kW**] 1,57 – 19,5 2,1 – 30,8 2,92 – 48,8 4,17 – 66,2
Maks. przepływ powietrza [m³/h]
3 bieg / 2 bieg / 1 bieg 		1400 / 1150 / 900 2000 / 1100 / 900 1800 / 850 / 700 3350 / 2250 / 1400
Maks. zasięg powietrza [m] 10 13 11 18
Ilość rzędów nagrzewnicy [szt.] 1 2 3 2
Pojemność wodna [dm³] 0,5 1,3 1,9 2,0
Maks. temperatura czynnika grzewczego [°C] 120 120 120 120
Maks. ciśnienie robocze [MPa] 1,6 1,6 1,6 1,6
Średnica króćców [cal] ¾ ¾ ¾ ¾
Napięcie / Częstotliwość [V/Hz] 230 / 50 230 / 50 230 / 50 230 / 50
Prąd znamionowy [A]
3 bieg / 2 bieg / 1 bieg 		0,38 / 0,20 / 0,15 0,58 / 0,34 / 0,30 0,58 / 0,34 / 0,30 0,82 / 0,62 / 0,41
Obroty silnika [obr/min.]
3 bieg / 2 bieg / 1 bieg 		1350 / 1130 / 870 1400 / 1100 / 850 1400 / 1100 / 850 1380 / 1030 / 650
Moc silnika [W]
3 bieg / 2 bieg / 1 bieg 		75 / 45 / 35 124 / 85 / 75 124 / 85 / 75 185 / 140 / 90
Stopień ochrony IP 54 54 54 54
Waga netto [kg] 12,5 19 20 25
Głośność [dB***]
3 bieg / 2 bieg / 1 bieg 		51 / 45 / 43 54 / 48 / 46 53 / 47 / 45 56 / 50 / 48

* przy parametrach wody 90/70°C oraz temperaturze wlotowej powietrza 0°C

** moc maksymalna 120/90°C, 0°C na wlocie, 3 bieg // moc minimalna 40/30°C, 20°C na wlocie, 1 bieg

*** pomiar w odległości 5 m
