Skąd w ogóle wiadomo, ile mocy potrzebuje hala? Odpowiedź „z tabelki kW/m²” brzmi kusząco prosto, ale w praktyce prowadzi do dwóch kosztownych scenariuszy. Pierwszy to przewymiarowanie skutkujące wyższym kosztem zakupu, instalacji i eksploatacji. Drugi to niedoszacowanie, które kończy się niedogrzanym obiektem, reklamacjami i telefonami od klientów.
Zamiast szacować w ciemno, przejdziemy wspólnie przez prosty proces obliczeniowy z wykorzystaniem naszego kalkulatora, krok po kroku. Zobaczysz dokładnie, jakie dane wpisać, dlaczego każde z nich ma znaczenie i jaki wynik dostaniesz na końcu.
Kalkulator obciążenia cieplnego i doboru urządzeń dedykowany jest dla osób projektujących instalacje grzewcze dla hal przemysłowych i magazynów oraz dla wykonawców, którzy chcą mieć pewność, że dobrana nagrzewnica faktycznie odpowiada realnemu zapotrzebowaniu cieplnemu budynku, a nie przybliżonemu szacunkowi.
Kluczowe informacje
- Wybór mocy nagrzewnicy zależy od czterech rzeczy: wielkości i konstrukcji hali, lokalizacji, typu wentylacji oraz temperatury zasilania wodą.
- Nie trzeba nic liczyć ręcznie, kalkulator doboru urządzeń Reventon robi to od razu i pokazuje konkretne modele do wyboru, wystarczy uzupełnić dane.
- Większa nagrzewnica „na wszelki wypadek” to niepotrzebnie wyższy koszt. Kalkulator sam pokazuje, ile procent zapotrzebowania pokrywa dany model.
Dobór mocy nagrzewnicy wodnej, a obliczanie zapotrzebowania cieplnego budynku – na co zwrócić uwagę?
Zanim zaczniesz przeglądać katalog urządzeń, potrzebujesz odpowiedzi na jedno pytanie: ile ciepła traci budynek w najzimniejszy dzień roku? To zapotrzebowanie cieplne jest punktem wyjścia całego doboru mocy nagrzewnicy wodnej.
Kalkulator obciążenia cieplnego i doboru urządzeń Reventon pyta o poniższe dane zawsze w tej samej kolejności.
Najpierw sam budynek, jego wymiary, konstrukcja i otwory – od tego zależy, jak szybko ucieka ciepło.
Potem lokalizacja. Hala w cieplejszym regionie Polski ma zupełnie inną temperaturę projektową niż hala na północnym wschodzie kraju.
Trzecia jest wentylacja, która odpowiada za część strat, o której najczęściej się zapomina.
Na końcu, przed podaniem ostatecznego wyniku należy określić docelową temperaturę wewnętrzną oraz temperaturę wody zasilającej nagrzewnicę. Ten sam model urządzenia odda inną moc przy zasilaniu z kotła (typowo 90/70°C) niż przy zasilaniu z pompy ciepła, gdzie temperatury zasilania są zwykle wyraźnie niższe.
Jak dobrać moc nagrzewnicy krok po kroku w kalkulatorze Reventon
Cały proces zajmuje kilka minut i mieści się w czterech ekranach plus jednym kroku pobrania gotowej propozycji. Pokażemy go na przykładzie budynku o wymiarach 20 × 10 × 8 m, zlokalizowanego w Białymstoku.

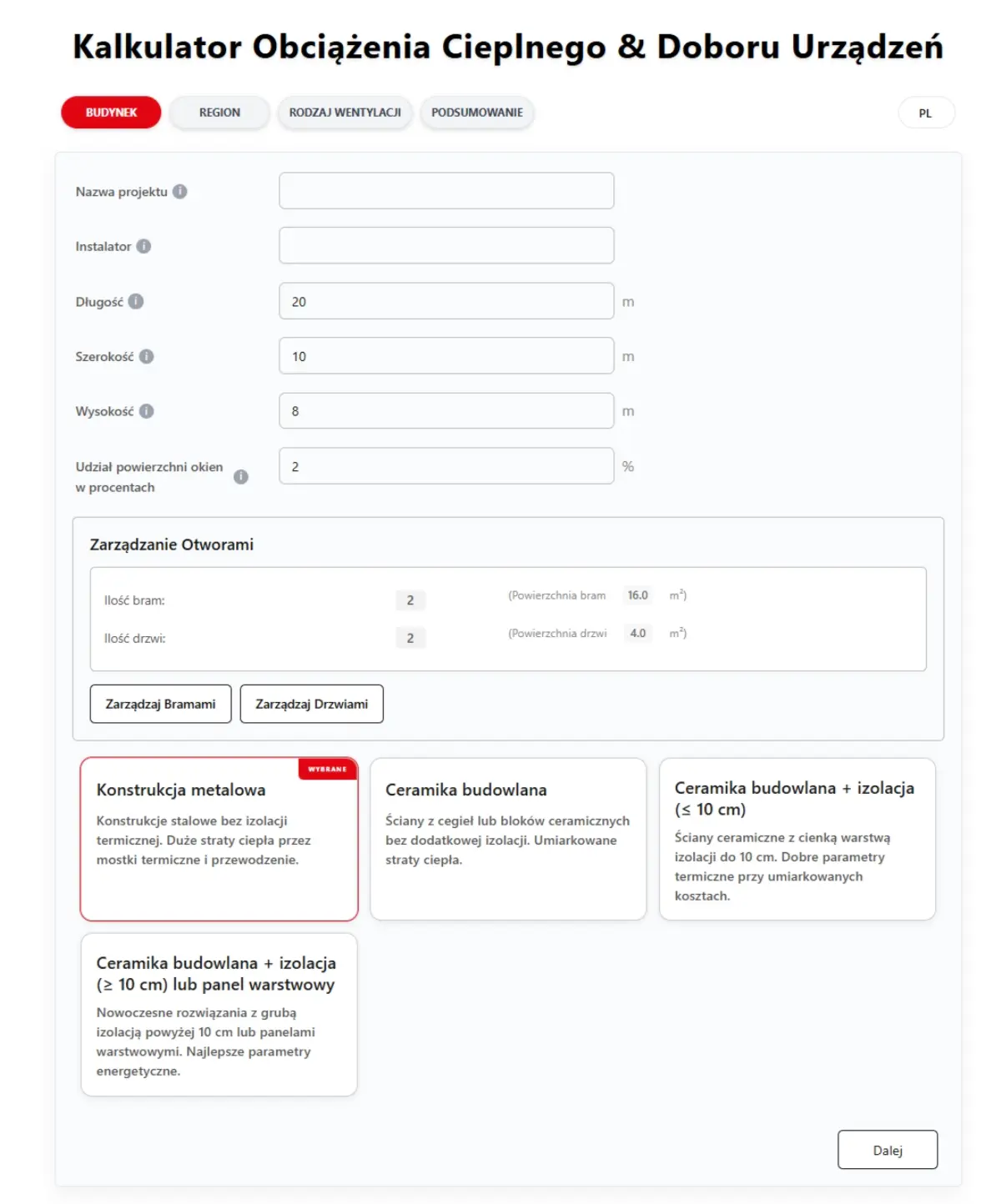

Krok 1: Budynek – wymiary, konstrukcja i otwory
Na samym początku należy podać podstawowe dane budynku, tj. długość, szerokość i wysokość hali, udział powierzchni okien, a także liczbę i wielkość bram oraz drzwi. Te dwa ostatnie parametry wpisuje się w osobnych oknach „Zarządzaj Bramami” i „Zarządzaj Drzwiami”.
Do tego dochodzi wybór konstrukcji: od stalowej bez izolacji termicznej, przez ceramikę budowlaną, aż po ceramikę z izolacją powyżej 10 cm lub panel warstwowy.
Dlaczego konstrukcja robi aż tak dużą różnicę?
Metalowa hala bez izolacji oddaje ciepło znacznie szybciej niż ściana z paneli warstwowych, nawet przy identycznych wymiarach.
Cztery dostępne opcje konstrukcji pokazują właśnie taką różnicę:
- Konstrukcja metalowa bez izolacji ma największe straty przez mostki termiczne,
- Ceramika budowlana bez dodatkowej izolacji daje umiarkowane straty,
- Ceramika z izolacją do 10 cm to już dobre parametry przy rozsądnym koszcie,
- Ceramika z izolacją powyżej 10 cm lub panel warstwowy oferuje najlepsze parametry energetyczne z całej czwórki.
Dlatego dwie hale o tej samej kubaturze mogą mieć zupełnie inne zapotrzebowanie cieplne.
Nasza przykładowa hala: 20 × 10 × 8 m (200 m² powierzchni), 2% powierzchni okien, 2 bramy przemysłowe (16,0 m² łącznie), 2 drzwi (4,0 m² łącznie), konstrukcja metalowa bez izolacji, ma najwyższe zapotrzebowanie energetyczne.
Należy zwrócić szczególną uwagę na uwzględnienie bram i drzwi. Pominięcie ich w obliczeniach, nawet dla uproszczenia, zaniży wynik!

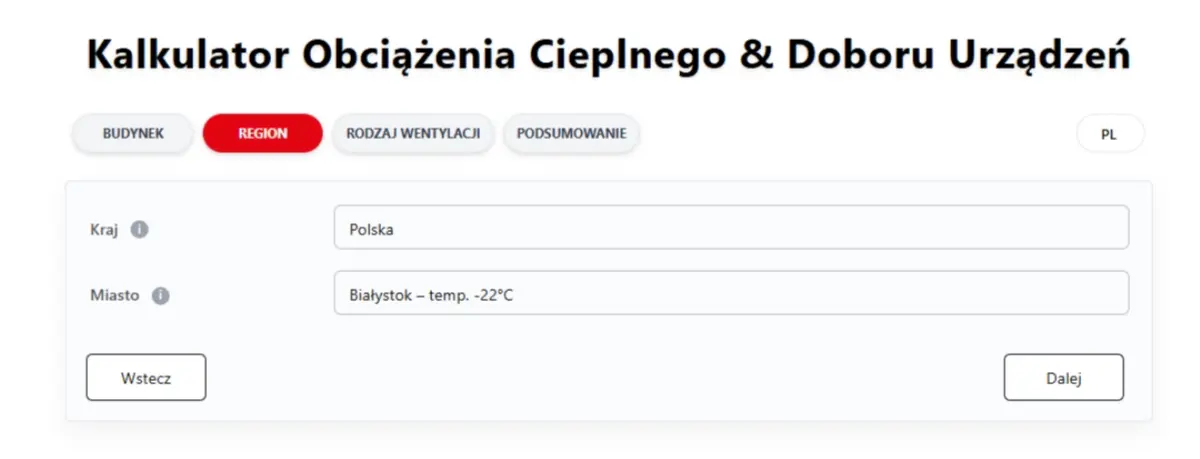

Krok 2: Region – skąd się bierze temperatura projektowa
Kolejny etap to wybór kraju i miasta. Brzmi banalnie, ale to właśnie tutaj kalkulator otrzymuje informację o tym, jak zimno robi się w danej lokalizacji w najmroźniejszy dzień roku (czyli jaka jest temperatura projektowa).
Nie musisz znać żadnych stref klimatycznych ani szukać norm – wystarczy wybrać miasto, a odpowiednia wartość jest już przypisana.
W naszym przykładzie wybraliśmy Białystok, z temperaturą projektową -22°C, jedną z niższych w Polsce, co celowo pokazuje dobór mocy w wymagających warunkach.
Dlaczego jest to istotne?
Temperatura projektowa różni się w zależności od regionu Polski, a różnica bezpośrednio wpływa na wynik. Ta sama hala w cieplejszym regionie kraju będzie potrzebować niższej mocy grzewczej niż w Białymstoku. Jeśli Twojej miejscowości nie ma na liście, wybierz najbliższe większe miasto o zbliżonym klimacie. Jak zobaczysz w kroku 4, wybrane urządzenie i tak pokrywa zapotrzebowanie z niewielkim naddatkiem, więc pojedynczy stopień różnicy nie zdecyduje o błędnym doborze.

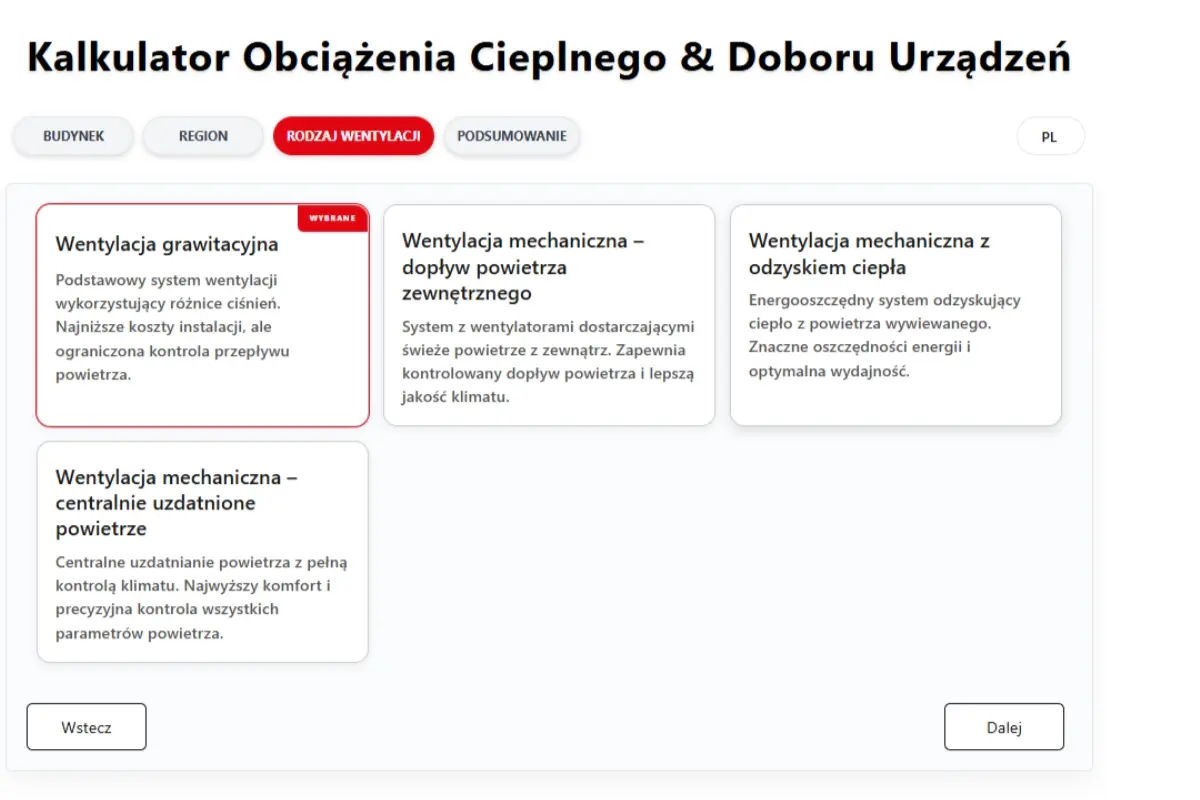

Krok 3: Rodzaj wentylacji – dlaczego zmienia wynik
Trzeci krok bywa najczęściej niedoceniany. Do wyboru są wentylacja grawitacyjna, mechaniczna z dopływem powietrza zewnętrznego, mechaniczna z odzyskiem ciepła oraz mechaniczna z centralnie uzdatnionym powietrzem.
Jaka jest różnica między nimi?
Wentylacja grawitacyjna – najprostsza i najtańsza w instalacji, wykorzystuje różnice ciśnień zamiast wentylatorów, więc nie kontroluje, ile ciepłego powietrza ucieka na zewnątrz, co zwiększa zapotrzebowanie cieplne budynku.
Wentylacja mechaniczna z dopływem powietrza zewnętrznego – zapewnia kontrolowany dopływ i lepszą jakość powietrza, ale wciąż bez odzysku ciepła.
Wentylacja mechaniczna z odzyskiem ciepła – odzyskuje część energii z powietrza wywiewanego, obniżając straty energii cieplnej. Kosztuje więcej na starcie.
Wentylacja mechaniczna z centralnym uzdatnianiem powietrza – daje najwyższy komfort i najbardziej precyzyjną kontrolę parametrów powietrza w hali.
W tym przypadku celowo została wybrana wentylacja grawitacyjna, gdyż jest wciąż najczęstszy wariant w istniejących halach przemysłowych w Polsce, mimo że energetycznie nie jest najlepszym rozwiązaniem.
Jeśli Twoja hala ma system z odzyskiem ciepła, możesz liczyć na niższy wynik zapotrzebowania na ciepło niż w naszej hali. I odwrotnie, przy wentylacji grawitacyjnej wynik będzie wyższy.

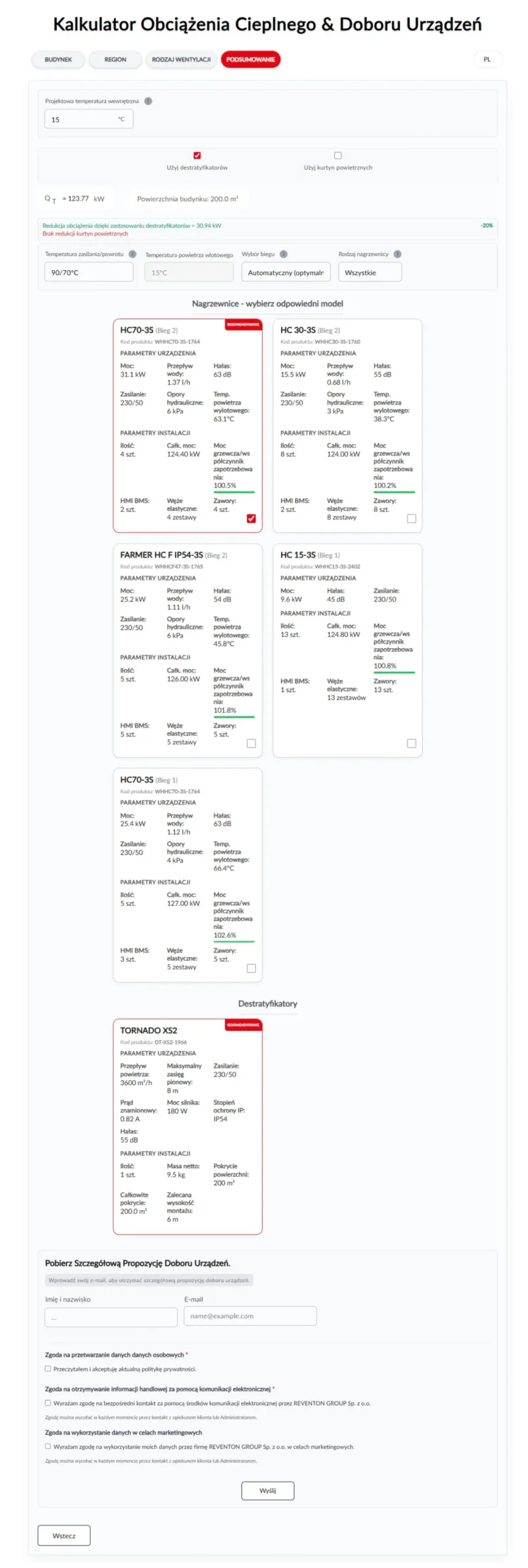

Krok 4: Zapotrzebowanie na ciepło i gotowe modele urządzeń
W ostatnim kroku możemy zobaczyć wynik. Należy go doprecyzować o projektową temperaturę wewnętrzną, temperaturę zasilania i powrotu z instalacji grzewczej, temperaturę powietrza wlotowego oraz wybór biegu wentylatora. Możemy też wybrać rodzaj nagrzewnicy, jeśli chcesz zawęzić wynik do konkretnej serii urządzeń.
Tuż nad wynikiem znajdziesz też dwa przełączniki, łatwe do przeoczenia, a wpływające na wynik: „Użyj destratyfikatorów” i „Użyj kurtyn powietrznych”.
W naszym przykładzie samo włączenie destratyfikatora obniżyło zapotrzebowanie cieplne o 30,94 kW, czyli aż 20%.
Destratyfikatory mieszają powietrze w hali i sprowadzają w dół ciepłe powietrze gromadzące się pod sufitem, a to pokazuje, że dobór nagrzewnicy wodnej do hali to nie tylko sama nagrzewnica, ale też urządzenia wspomagające, które realnie mogą obniżyć koszt zużycia energii.
Przykładowe wyliczenia w kalkulatorze
Dla naszej hali o wymiarach 20 × 10 × 8 m, zasilanie/powrót 90/70°C, Białystok, wentylacja grawitacyjna, otrzymujemy następujący wynik w kalkulatorze:
Zapotrzebowanie cieplne: Q_T = 123,77 kW
Listę pasujących konfiguracji urządzeń, każda z procentowym pokryciem zapotrzebowania:
HC70-3S (Bieg 2) – 4 szt., moc łączna 124,40 kW, pokrycie 100,5% (wariant rekomendowany)
HC 30-3S (Bieg 2) – 8 szt., 124,00 kW, pokrycie 100,2%
FARMER HCF IP54-3S (Bieg 2) – 5 szt., 126,00 kW, pokrycie 101,8%
HC 15-3S (Bieg 1) – 13 szt., 124,80 kW, pokrycie 100,8%
HC70-3S (Bieg 1) – 5 szt., 127,00 kW, pokrycie 102,6%
Do tego destratyfikator TORNADO XS2 – 1 szt., zasięg pionowy 8 m, pokrycie powierzchni 200 m².
Model HC70-3S pojawia się na liście dwa razy, z inną mocą i inną liczbą sztuk. To nie pomyłka!
To ten sam model nagrzewnicy ustawiony na innym biegu wentylatora. Bieg 1 pracuje wolniej i ciszej, więc do pokrycia tego samego zapotrzebowania potrzeba więcej sztuk, a Bieg 2 pracuje szybciej i wydajniej, więc wystarczy ich mniej.
Zwróć uwagę, że żaden z wariantów nie pokrywa dokładnie 100% i o to chodzi. Kalkulator celowo pokazuje kilka opcji z niewielkim naddatkiem (ok. 100–103%). Wybór między nimi to już kwestia kompromisu. Więcej mniejszych urządzeń daje równomierniejszy rozkład ciepła w hali i mniejsze ryzyko przy ewentualnej awarii jednej sztuki, ale to więcej punktów montażu. Mniej większych jednostek to prostszy montaż, ale głośniejsza praca pojedynczego urządzenia.
Co jeszcze pokazuje kalkulator?
Przy każdej konfiguracji kalkulator pokazuje też dane, które łatwo pominąć, a które mają znaczenie przy projektowaniu instalacji.
a) opory hydrauliczne (istotne przy doborze pompy obiegowej),
b) poziom hałasu (ważny np. przy halach z częstą obecnością pracowników blisko urządzeń),
c) temperaturę powietrza wylotowego,
d) informację o obsłudze HMI BMS
e) liczbę potrzebnych zestawów węży elastycznych do podłączenia hydraulicznego.
Ważne:
Wynik wyglądałby inaczej, gdyby ten sam budynek był ogrzewany pompą ciepła. Niższa temperatura zasilania zmienia moc oddawaną przez nagrzewnicę.
Krok 5: Pobierz propozycję i porozmawiaj z działem technicznym
Po wyliczeniu wyniku kalkulator nie zostawia Cię samego z listą modeli. Masz możliwość pobrania szczegółowej propozycji doboru. Wystarczy podać imię, adres e-mail oraz zaznaczyć wymagane zgody, aby dostać na maila szczegółowe zestawienie doboru dla Twojego budynku, gotowe do dalszej rozmowy z naszym działem technicznym, albo do dołączenia do dokumentacji projektowej.
Policz zapotrzebowanie cieplne hali i pobierz szczegółową propozycję doboru.
Co dalej: rozmieszczenie nagrzewnic w hali
Kalkulator odpowiada na pytanie, jaka moc i jaki model, ale nie na pytanie, gdzie dokładnie zamontować urządzenia. Rozmieszczenie zależy od zasięgu strumienia powietrza, wysokości montażu i liczby punktów potrzebnych w dużej hali, a to już wymaga spojrzenia na rzut budynku, nie tylko na liczbę kW.
Jeśli dobierasz nagrzewnice do większej hali albo hali o nietypowym układzie, skonsultuj rozmieszczenie z naszym działem technicznym. Kalkulator daje właściwy punkt startowy, ale ostatnie słowo w kwestii rozstawu urządzeń najlepiej zostawić komuś, kto widział rzut Twojej hali.
Najczęstsze błędy przy doborze urządzeń
Najczęstsze błędy instalatorów i projektantów: dobór „na wszelki wypadek”
- Dobór na wszelki wypadek – zawyżanie dla bezpieczeństwa
Skoro kalkulator i tak pokazuje kilka opcji z ok. 100–102% pokrycia, nie ma potrzeby ręcznie szukać jeszcze większego modelu na zapas. Urządzenie, które zostanie dobrze dobrane pracuje stabilnie, utrzymując odpowiedni komfort pomieszczenia.
- Ignorowanie bram i drzwi przemysłowych
Wpisanie 0 bram i 0 drzwi w kalkulatorze, mimo że hala ma duże bramy przemysłowe, zaniży wynik. Jest to szczególnie zauważalne zimą, gdyż nagrzewnica dobrana bez uwzględnienia bram nie nadąża za stratami ciepła przy każdym ich otwarciu.
Najczęściej zadawane pytania (FAQ)
Czy kalkulator zapotrzebowania na ciepło uwzględnia temperaturę wody zasilającej?
Tak. Temperatura zasilania i powrotu z systemu grzewczego to jeden z parametrów ostatniego kroku, obok komfortowej temperatury wewnętrznej i temperatury powietrza wlotowego. Zmiana tej wartości zmienia wynik i wpływa na to, który model urządzenia zostanie zarekomendowany.
Czy dobór nagrzewnicy wodnej do hali zależy od użytego destratyfikatora?
Tak. Włączenie destratyfikatora w kalkulatorze obniża wyliczone zapotrzebowanie energetyczne, w tym przypadku o 20%, co wprost wpływa na rekomendowany model i liczbę urządzeń grzewczych.
Dlaczego wysokość pomieszczeń wpływa na wybór mocy grzewczej nagrzewnicy?
Zjawisko stratyfikacji cieplnej nasila się wraz z wysokością pomieszczeń – im wyższa hala, tym mocniej ciepłe powietrze warstwuje się pod sufitem zamiast ogrzewać strefę, w której faktycznie przebywają ludzie. Dlatego przy wysokich halach kalkulator uwzględnia opcję destratyfikatora, który miesza powietrze i sprowadza ciepło w dół, obniżając wyliczone zapotrzebowanie.
Co zrobić, gdy wyliczona moc wynosi 100,5% zapotrzebowania cieplnego?
Nic więcej! To standardowy margines. Kalkulator sam pokazuje kilka wariantów rzędu 100–103% pokrycia.
Czy wynik kalkulatora (Q_T) to to samo co roczne zapotrzebowanie na energię?
Nie. To dwie różne wielkości. Q_T to szczytowa moc grzewcza w kW, potrzebna w najzimniejszy dzień roku, i na jej podstawie dobiera się urządzenia. Roczne zużycie energii w kWh zależy dodatkowo od długości sezonu grzewczego i temperatur w ciągu całego roku, więc do jego oszacowania potrzebny byłby osobny bilans energetyczny, a nie tylko sama moc szczytowa.
Czy da się dobrać nagrzewnicę bez kalkulatora, np. uproszczonym przelicznikiem W/m²?
Można, ale to spore ryzyko błędu. Taki uproszczony przelicznik pomija typ budynku, jakość izolacji ścian, wysokość hali, region, typ wentylacji oraz bramy i drzwi. Dwie hale o tej samej powierzchni podłogi, ale różnej wysokości, konstrukcji czy lokalizacji, mogą potrzebować zupełnie innego standardu energetycznego.
Czy kalkulator Reventon to kalkulator OZC?
W praktyce tak, ale pod konkretne urządzenia i miejsca. Wykonuje to samo obliczenie, które w branży nazywa się OZC (obliczeniem zapotrzebowania na ciepło). Sumuje straty ciepła przez przegrody budowlane oraz straty wentylacyjne, uwzględniając lokalizację i konstrukcję budynku. Różnica jest taka, że zamiast samej liczby w kW od razu dostajesz listę konkretnych modeli nagrzewnic, destratyfikatorów i kurtyn powietrznych, które tę wartość pokrywają. Natomiast, jeśli chcesz obliczyć zapotrzebowanie energetyczne domu, to nasz kalkulator nie jest dobrym rozwiązaniem.
Czy wynik z kalkulatora zastępuje audyt energetyczny budynku?
Nie do końca. Wynik ma charakter poglądowy i w zupełności wystarcza do doboru mocy grzewczej nagrzewnicy, ale pełny audyt energetyczny sprawdza dodatkowo jakość izolacji przegród, mostki termiczne i szczelność budynku w znacznie szerszym zakresie, niż jest to potrzebne do samego doboru urządzenia.
Czym różni się moc katalogowa nagrzewnicy od mocy rzeczywistej w hali?
Moc katalogowa dotyczy konkretnych warunków testowych, między innymi określonej temperatury zasilania. Przy niższej temperaturze zasilania, na przykład z pompy ciepła, urządzenie odda mniej mocy, niż wynikałoby to z danych katalogowych.
Czy lepiej wybrać jedną dużą nagrzewnicę, czy kilka mniejszych?
To zależy specyfikacji budynku. Kilka mniejszych urządzeń daje równomierniejszy rozkład ciepła w hali. Awaria jednej jednostki to mniejszy problem niż awaria jedynej dużej nagrzewnicy, ale oznacza też więcej punktów montażu i więcej okablowania. Kalkulator ułatwia to porównanie, pokazując od razu kilka wariantów o zbliżonym pokryciu zapotrzebowania, więc nie trzeba liczyć tego ręcznie dla każdej kombinacji z osobna. Aby upewnić się, czy rozkład urządzeń jest poprawny, zachęcamy do kontaktu z naszym działem technicznym.
Co się stanie, jeśli dobiorę zbyt małą nagrzewnicę?
Hala nie osiągnie zakładanej temperatury projektowej w najzimniejsze dni, a urządzenie będzie pracować bez przerwy na pełnej mocy, nie nadążając za stratami ciepła.
Podsumowanie
Dobór mocy nagrzewnicy wodnej sprowadza się do czterech pytań: jaki budynek, gdzie, z jaką wentylacją i z jaką temperaturą zasilania. Nasz kalkulator w 4 prostych krokach pozwala na obliczenie zapotrzebowania cieplnego oraz dobiera kilka pasujących modeli urządzeń, zamiast jednej narzuconej odpowiedzi. Wraz z gotową propozycją możesz porozmawiać z naszymi specjalistami, pomogą oni przy rozmieszczeniu urządzeń w hali oraz udzielą odpowiedzi na inne pytania.
